项目简介
本项目是自制电流表，起因是后面有个项目用的是锂电池供电，需要监测ESP睡眠模式下耗电，奈何之前错过合宙电流表的车，一直心有不甘，现在买合宙电流表又太贵了。所以仿照合宙电流表的UI做了个电流包，显示电压V、电流A、功率W、电量mWh，功能简单。
复刻建议选择嘉立创以下原理图：
INA219功率表_12V紧凑版_V1.2；
INA219功率表_26V_V1.4；

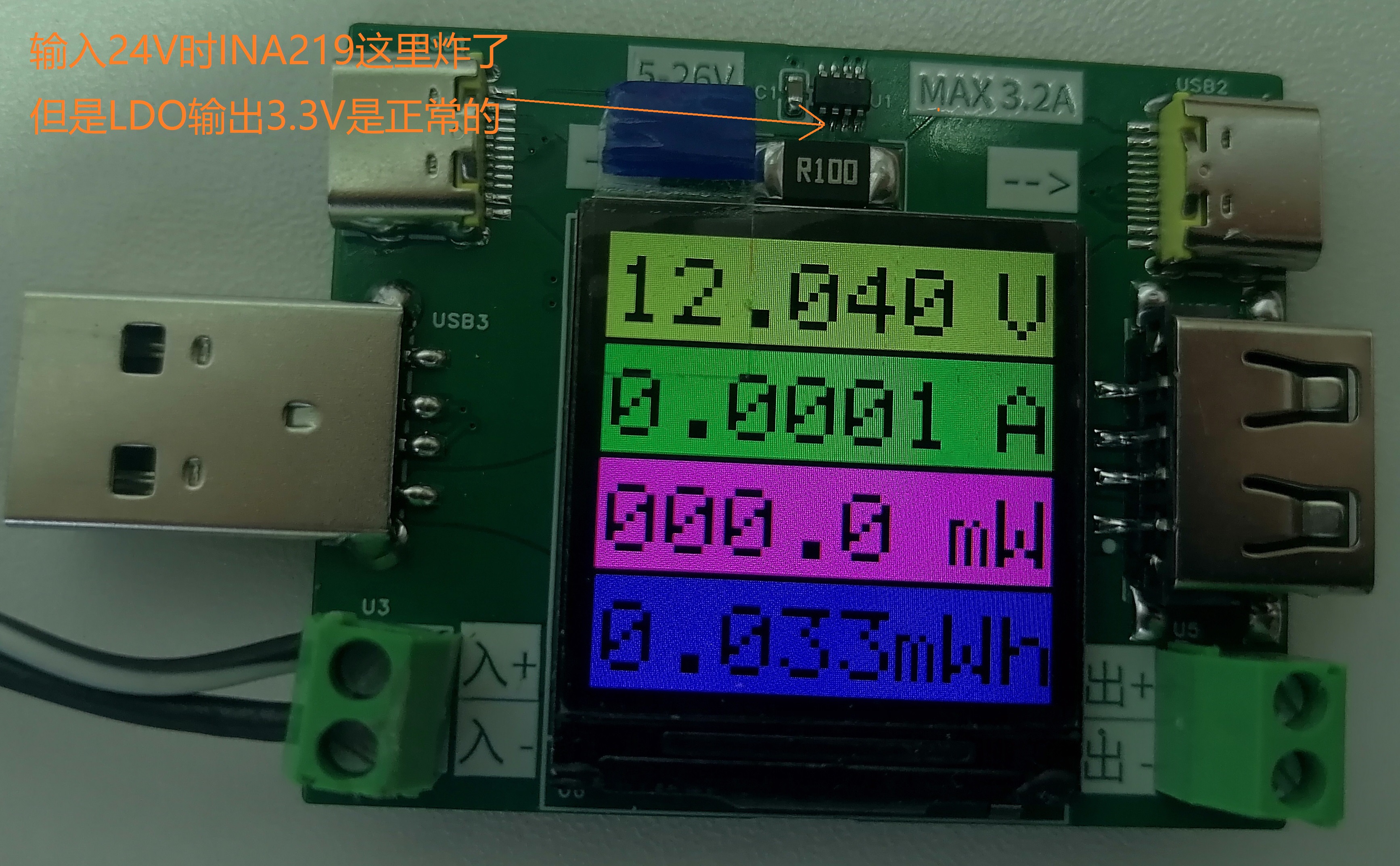

注意：可能是因为我买的INA219AIDCNR不是正品，接24V电源时IN+和IN-引脚之间炸了一下冒火花，并击穿了Air001。事后逐级拆解，LDO电路在24V下可以稳定工作输出3.3V，新换的Air001和屏幕都没有问题，只有这个INA219AIDCNR被炸了，后续没有继续验证了。
项目功能
可以用于手机充电检测、ESP芯片睡眠模式电流监测、电池电量检测等等。
电压显示小数点前2位小数点后3位，例如05.110V或12.010V
电流显示小数点前1位小数点后4位，例如0.0681A或1.9376A
功率<1000.0mW显示为mW，小数点前3位后1位，例如900.3mW
功率≥1000.0mW并<10000.0mW显示为W，小数点前1位后3位，例如2.466W
功率≥10000.0mW显示为W，小数点前2位后2位，例如16.98WW
电量分两段显示，0.001~9.999mWh和00.010WH~48.000Wh，显示Wh时小数点后第三位数字字体缩小。

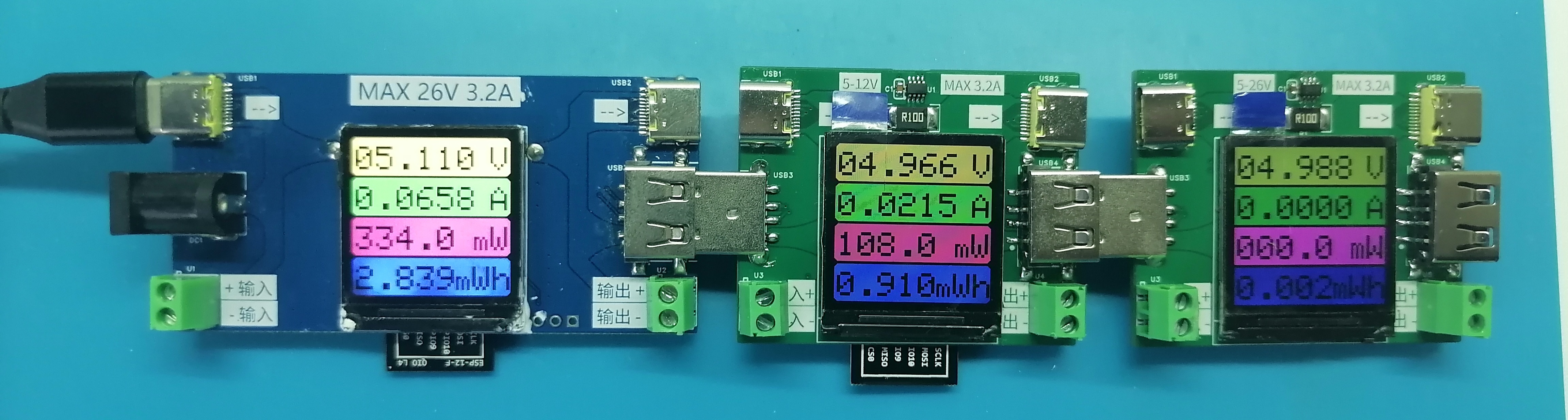

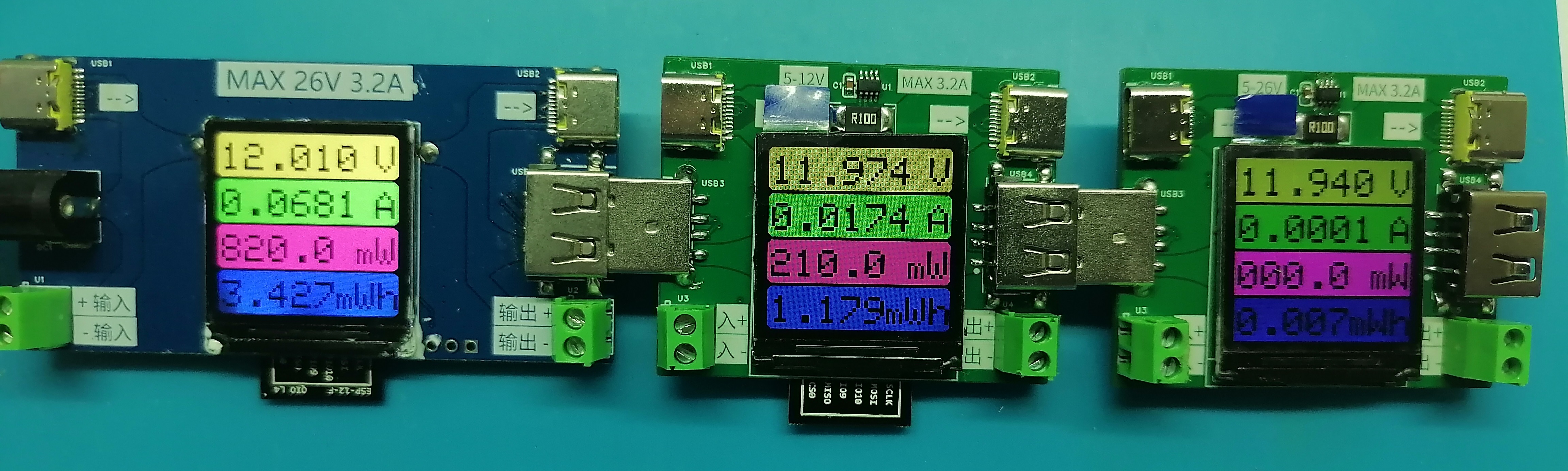

成品全家福
项目核心器件
主控：
LDO选型如下：
ASM1117，12V转3.3V，1A，电流足够给ESP8266供电，在12V电压下工作需要注意散热；
78L05G-AB3-R，30V转5V，100mA，供电能力有限，无法满足ESP266供电，可以满足Air001的版本供电；
XC6206P332MR，6V转3.3V，250mA，和78L05G搭配使用，提供3.3V供电；
ST7789屏幕：
240x240分辨率，对角线1.3寸；
SPI接口ST7789驱动；
我选的这个型号，背光需要51Ω的限流电阻，实测加上限流电阻后耗电少了30mA左右；
嘉立创电路图各版本介绍

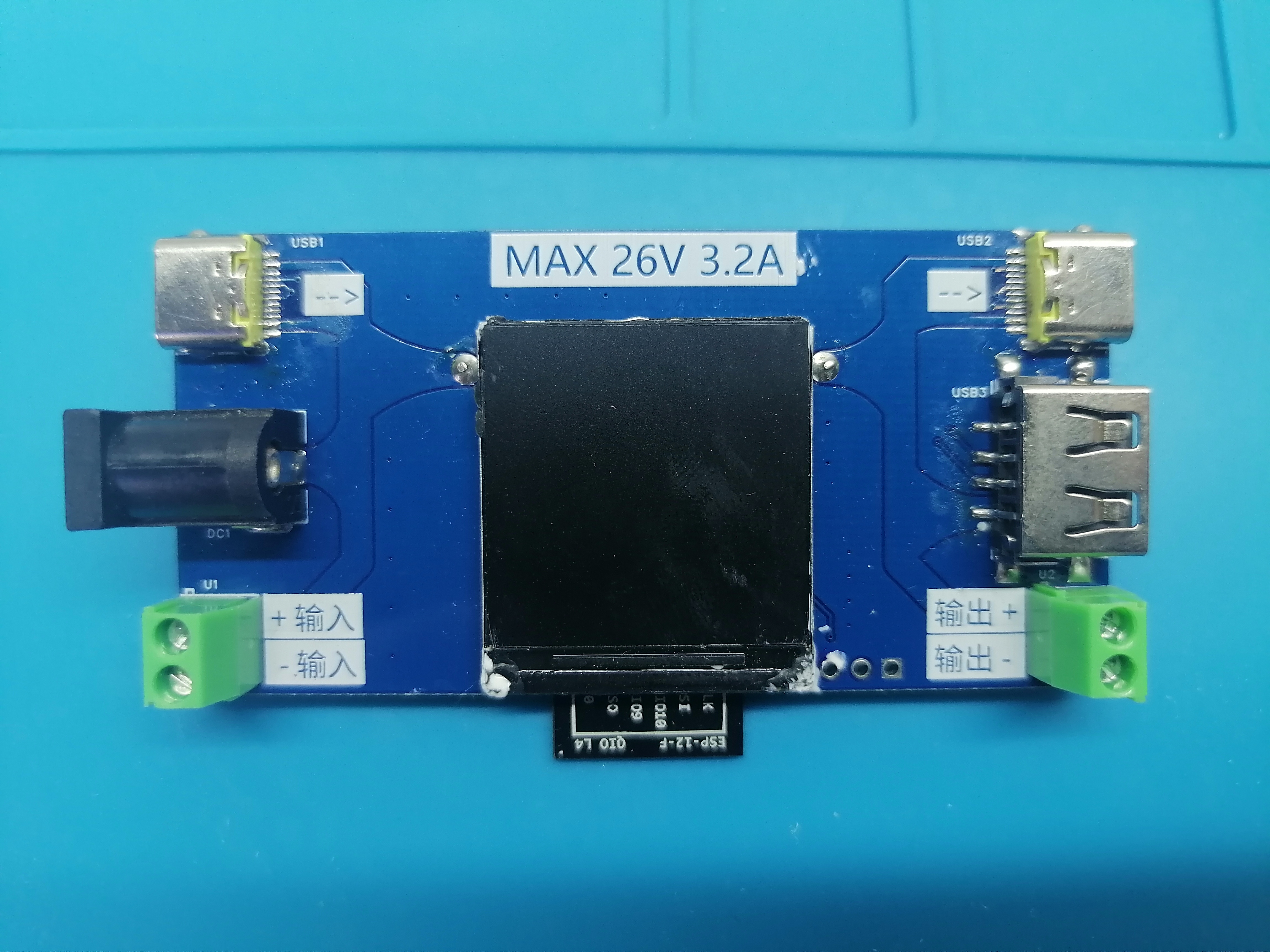

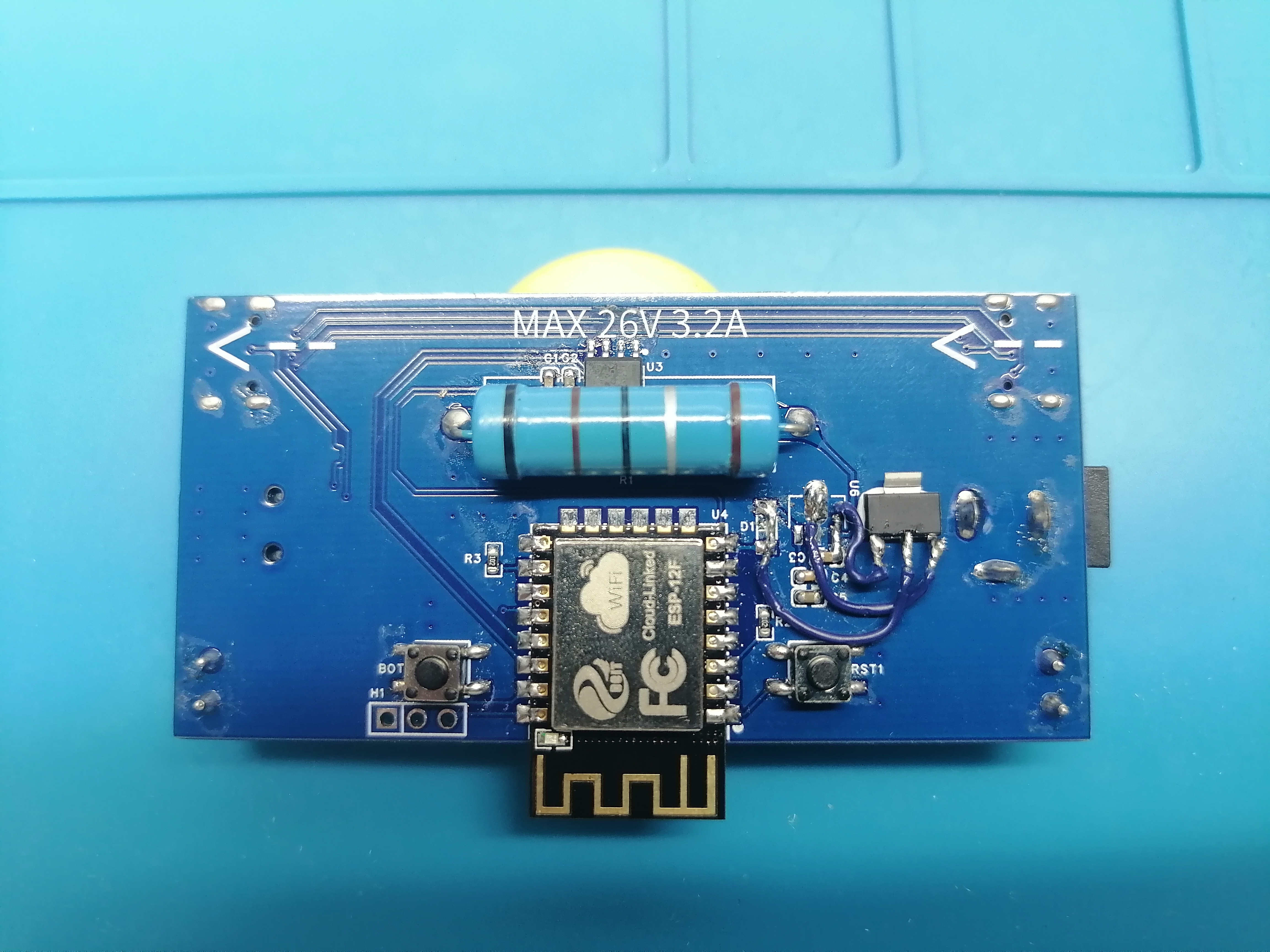

INA219功率表_12V_v1.0
此版本为第一版，ESP8266主控+ASM1117 LDO，输入电压最大12V。
主要特点为：
0.1Ω采样电阻支持2512贴片封装和插件2种；
INA219AIDR为SOIC-8封装，体积较大；
采用DC5521接口，方便接12V电源；
整个板子布局较为稀疏，焊接难度小。
请忽略飞线，那个是第一次打板LDO选的不对踩得坑，后来改为ASM1117了，原理图中已经更改。
INA219功率表_12V紧凑版_V1.1
此版本为ESP8266主控+ASM1117 LDO，输入电压最大12V。
主要特点为：
INA219AIDR为SOIC-8封装，体积较大；
采样电路和主控屏幕分开，上下层叠结构；
电路板上下两层做成一块板，尺寸小于10cm x 10cm，到手后锯开。
但是后来发现仅靠4pin排针对插，很难牢固，上层乱晃，遂放弃，原理图留着留作纪念。

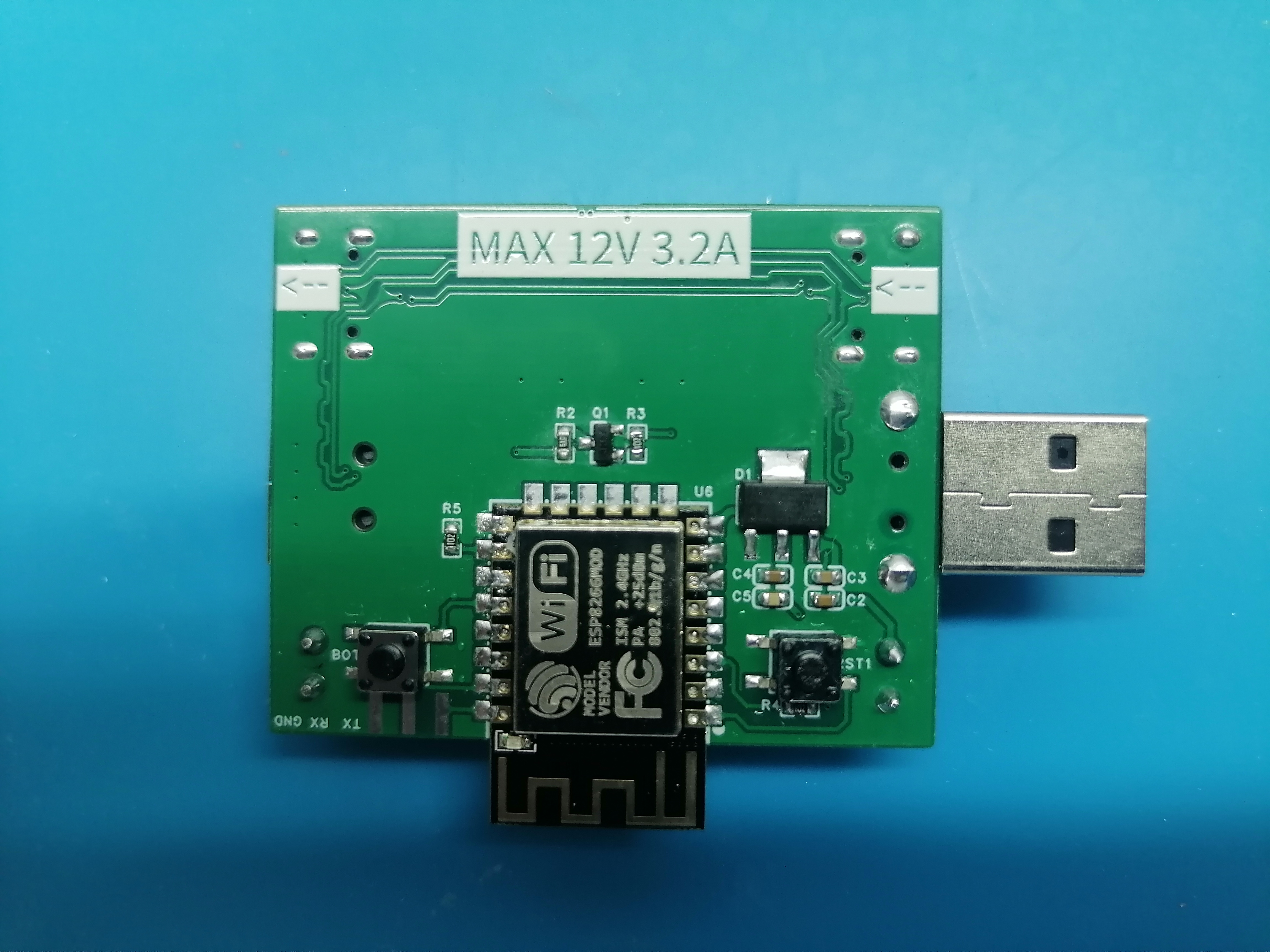

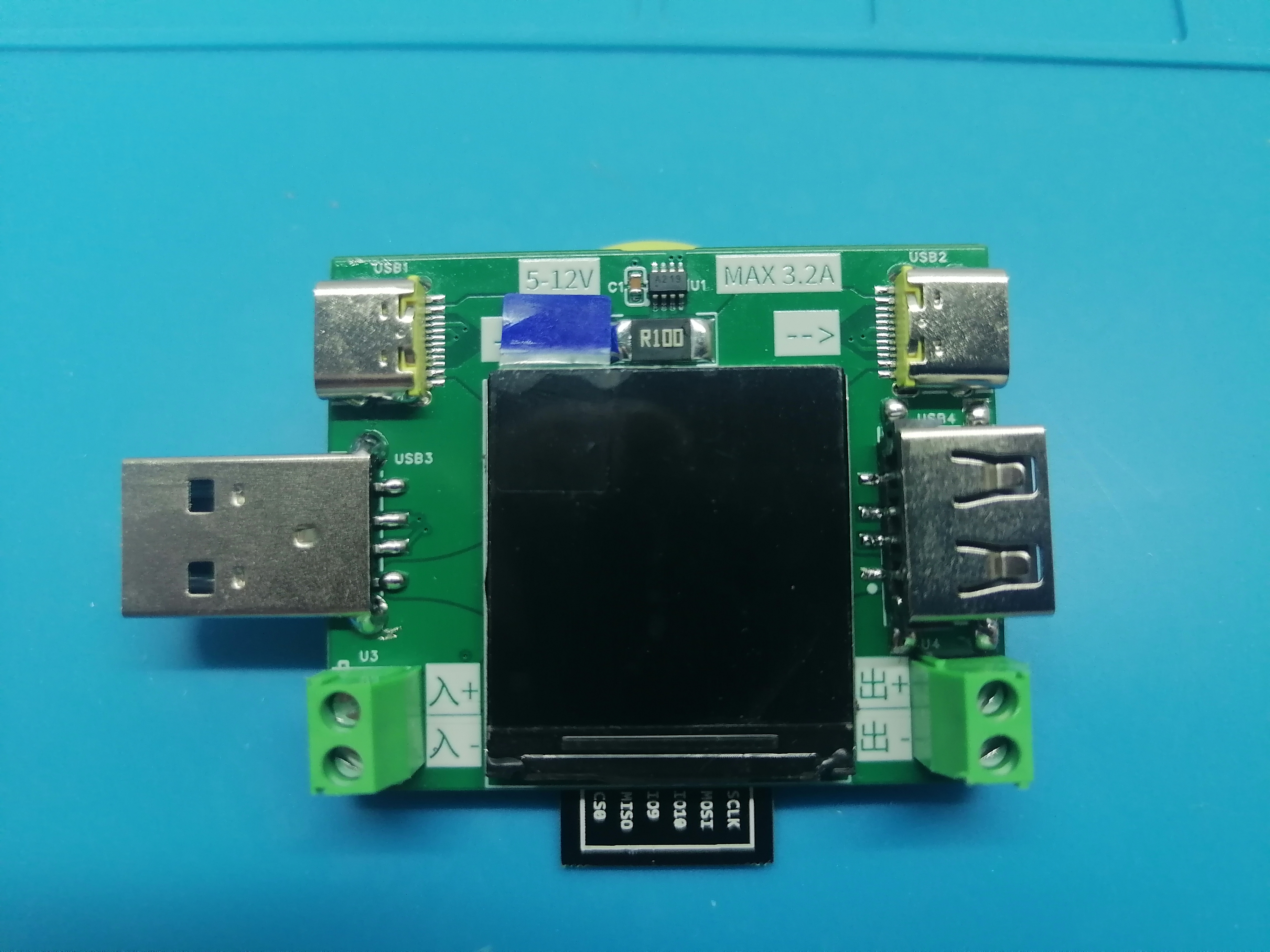

INA219功率表_12V紧凑版_V1.2
此版本为ESP8266主控+ASM1117 LDO，输入电压最大12V。
主要特点为：
INA219AIDCNR为SOT-23-8封装，体积较小；
采用USB公头接口，方便接手机充电器；
整个板子尺寸紧凑，拿在手里感觉很牢固;
支持按键选择WIFI OTA升级（开机亮屏后按BOOT键），可以二次开发接入MQTT等。
B站视频--ESP8266电流表OTA：https://www.bilibili.com/video/BV1hYhCzBEad?vd_source=425d7d0c81c684df6ac325f130b52e34&p=2
INA219功率表_26V_V1.3
此版本为Air001主控+(78L05G+XC6206)LDO，理论输入电压最大26V(实际只测过12V)。
主要特点为：
INA219AIDR为SOIC-8封装，体积较大；
采样电路和主控屏幕分开，上下层叠结构；
电路板上下两层做成一块板，尺寸小于10cm x 10cm，到手后锯开。
和V1.1版本同样的，后来发现仅靠4pin排针对插，很难牢固，上层乱晃，遂放弃，原理图留着留作纪念。

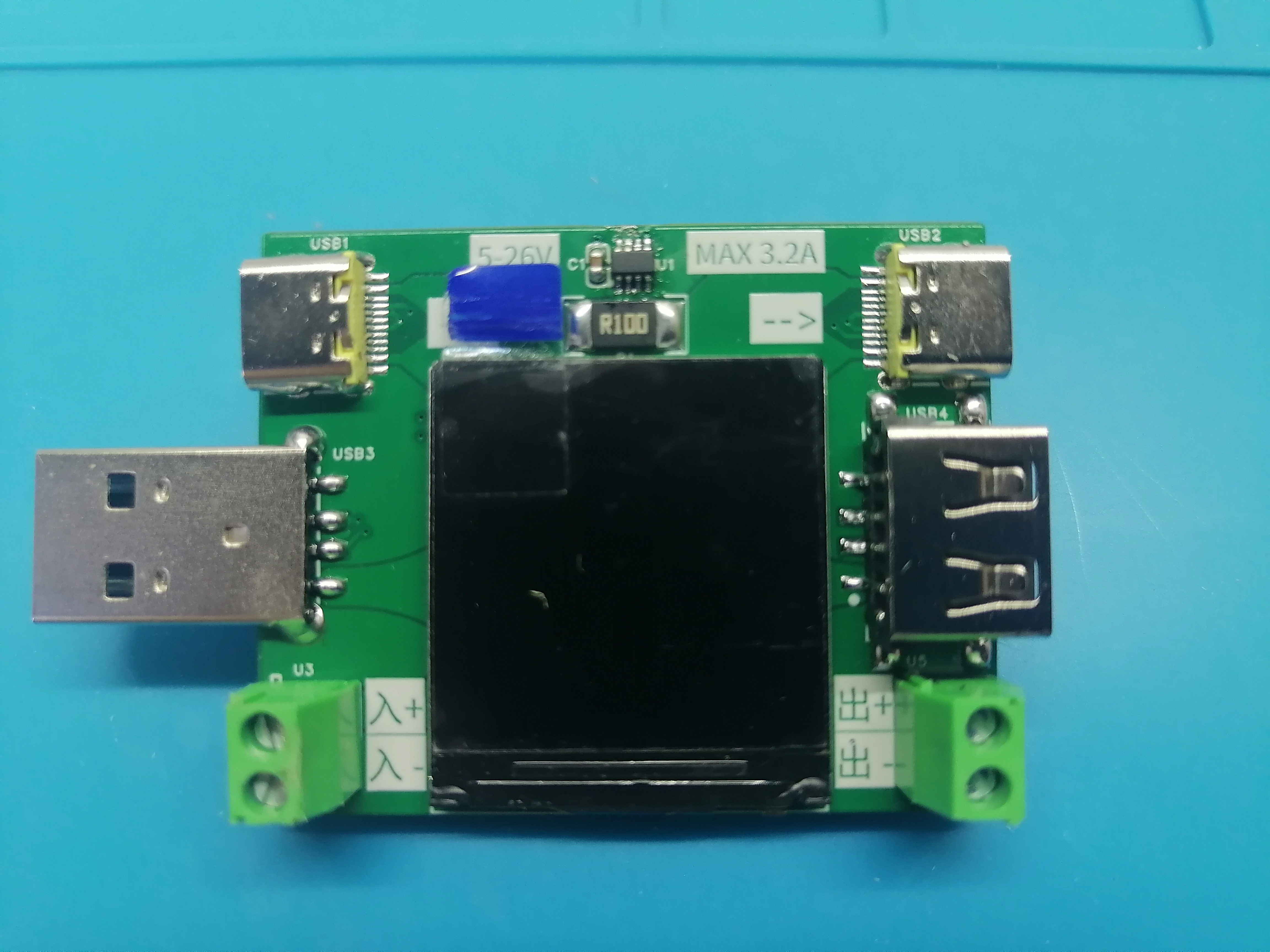

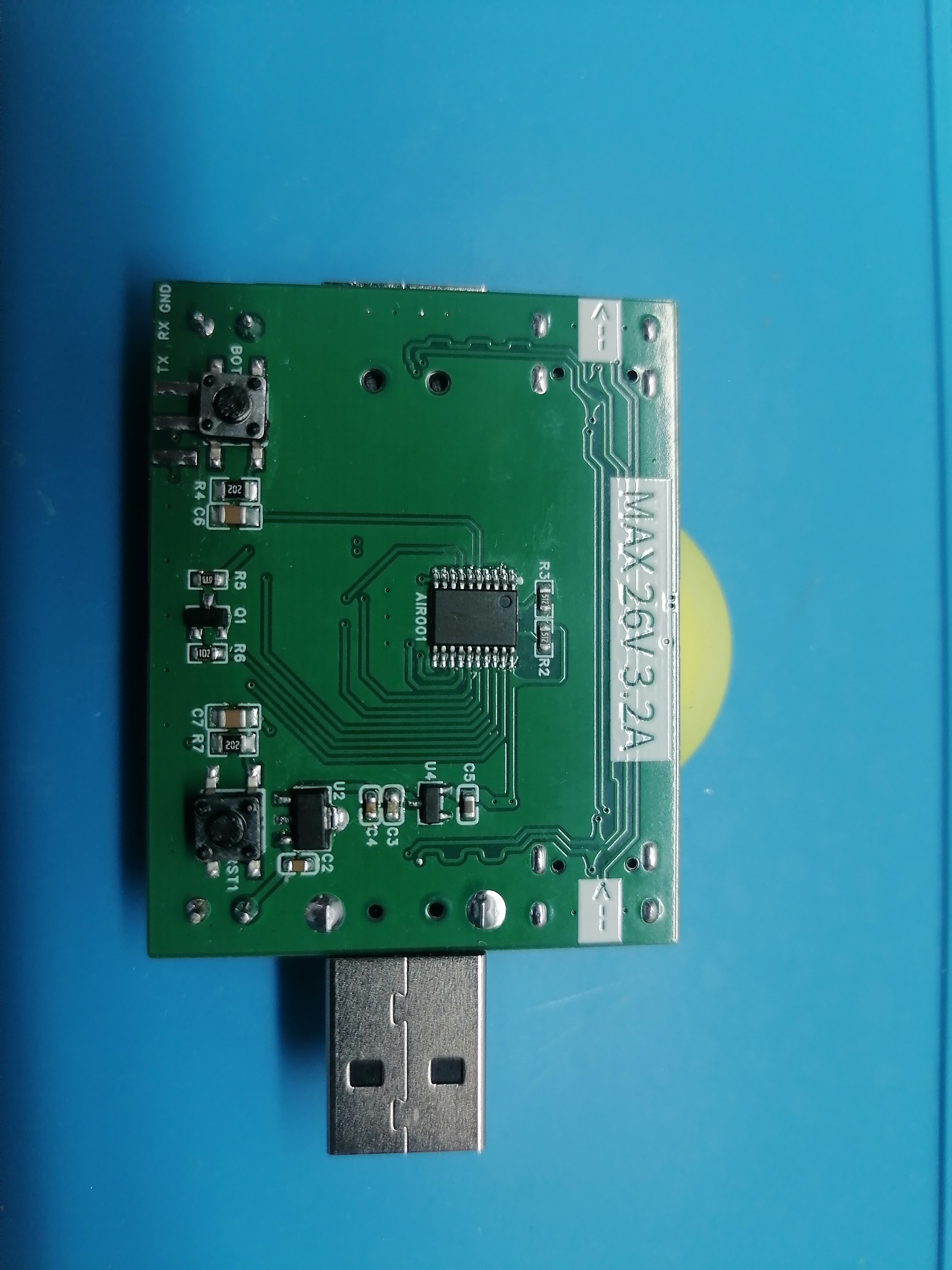

INA219功率表_26V_V1.4
此版本为Air001主控+(78L05G+XC6206)LDO，理论输入电压最大26V(实际只测过12V)。
主要特点为：
INA219AIDCNR为SOT-23-8封装，体积较小；
采用USB公头接口，方便接手机充电器；
整个板子尺寸紧凑，拿在手里感觉很牢固;
整体功耗非常低，仅24mA。
软件代码
我的gitee库代码分享：https://gitee.com/djddb/ina219-ammeter.git
ESP8266_INA219_ST7789.ino这个是直接用的官方Adafruit_INA219库 + Adafruit_ST7789库
Air001_ST7789_mini.ino用的自定义的精简ST7789驱动，只引用SPI.h。用Adafruit_ST7789库编译的结果太大，32Kflash放不下。
Air001_INA219_mini.ino用的自定义的精简INA219驱动，只引用Wire.h。用Adafruit_INA219库编译的结果太大，32Kflash放不下。
Air001_INA219_ST7789.ino是最终程序，编译完占用30956字节flash和1528字节RAM，刚好满足Air001的大小

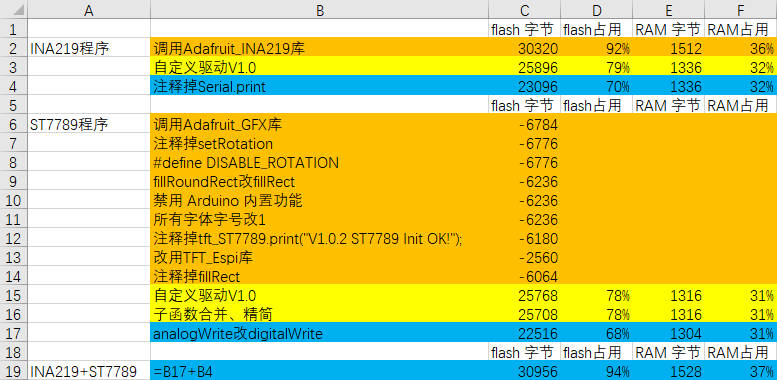

其实关于精简Air001程序这里有很多的细节，如下是摸索的记录，中间也大量借用了DeepSeek的建议，好在最终实现了目标。
